串口轉以太網_USR-TCP232-S2

方案簡介

●低成本串口轉以太網模塊

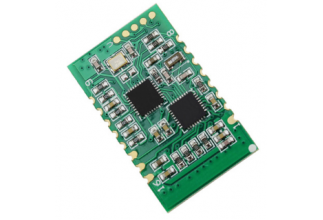

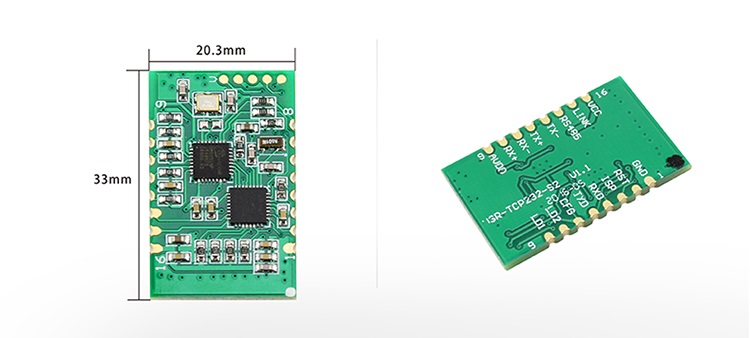

●一款全新的，小體積的串口轉以太網模塊
●功耗低，全速工作僅消耗較小的電流
●運行速率快，效率更高

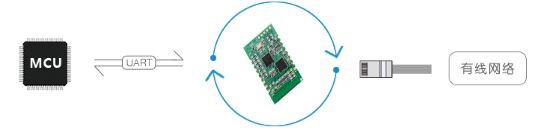

●實現網口與TTL串口之間直接的數據透明傳輸

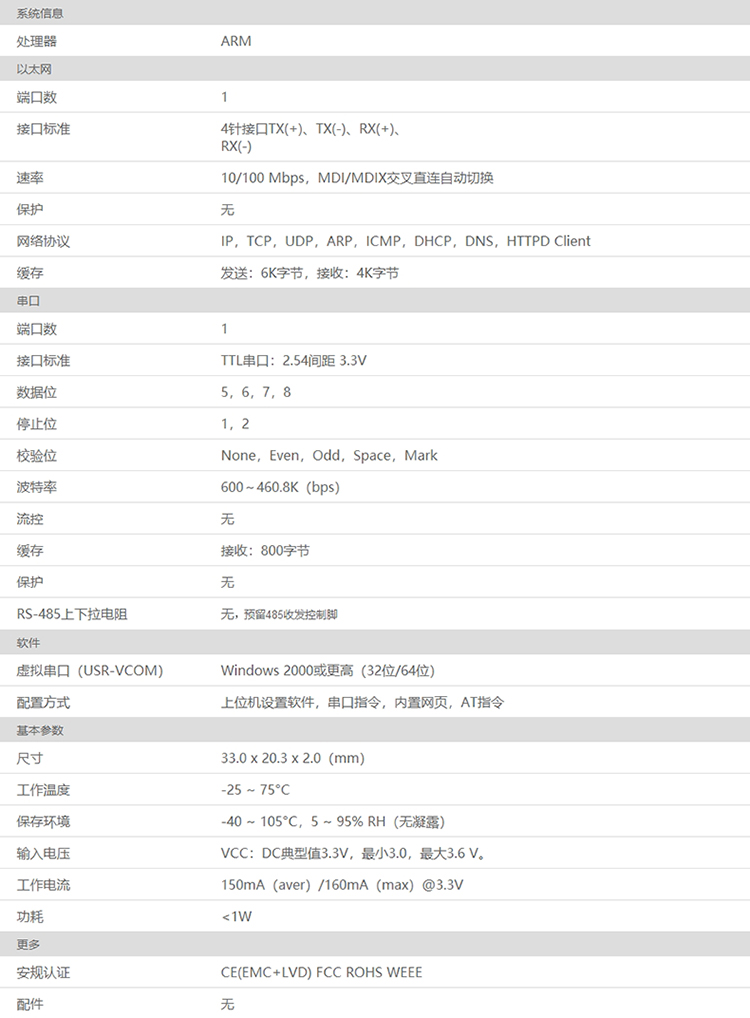

功能特色

●10/100Mbps 自適應以太網接口
●支持AUTO-MDIX網線交叉直連自動切換
●串口波特率從600bps到460.8Kbps可設置
●支持None，Odd，Even，Mark，Space五種校驗
●自定義心跳包機制，保證連接真實可靠
●檢測連接狀態，也可做自定義包頭

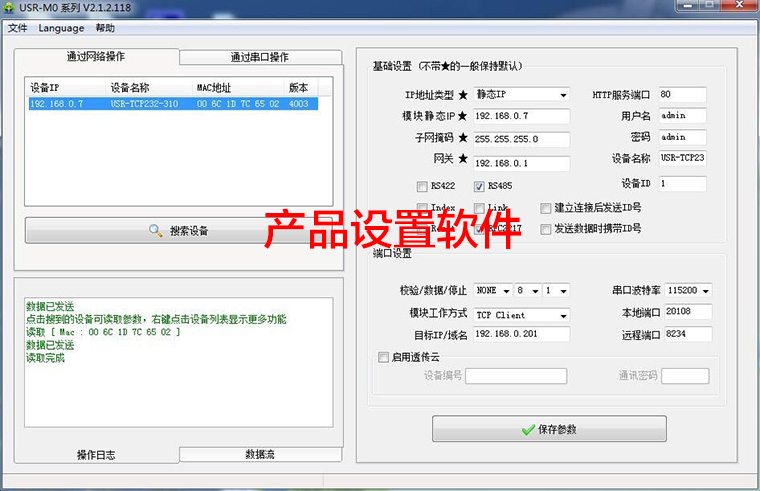

●支持網頁、AT指令、串口協議、網絡協議設置參數
●DHCP功能，能夠自動獲取IP
●MAC地址可修改，出廠燒寫全球唯一MAC
●DNS功能，域名解析
●DNS服務器地址可自定義設置
●通過網絡升級固件功能，升級固件更加方便

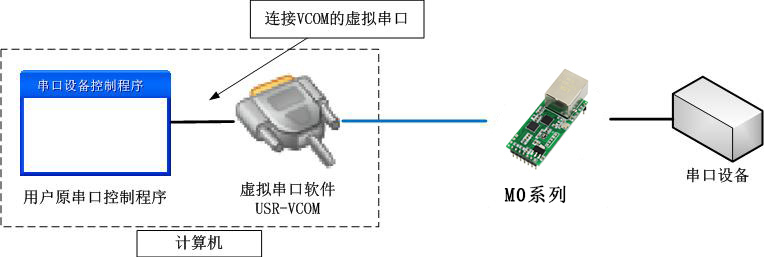

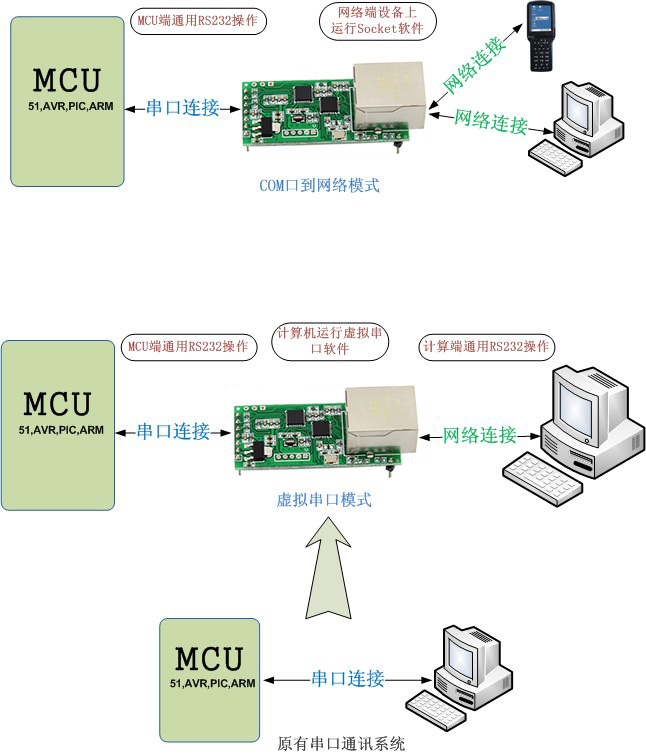

●支持虛擬串口，配套有人自主開發USR-VCOM軟件
●同時支持軟件和硬件恢復出廠設置

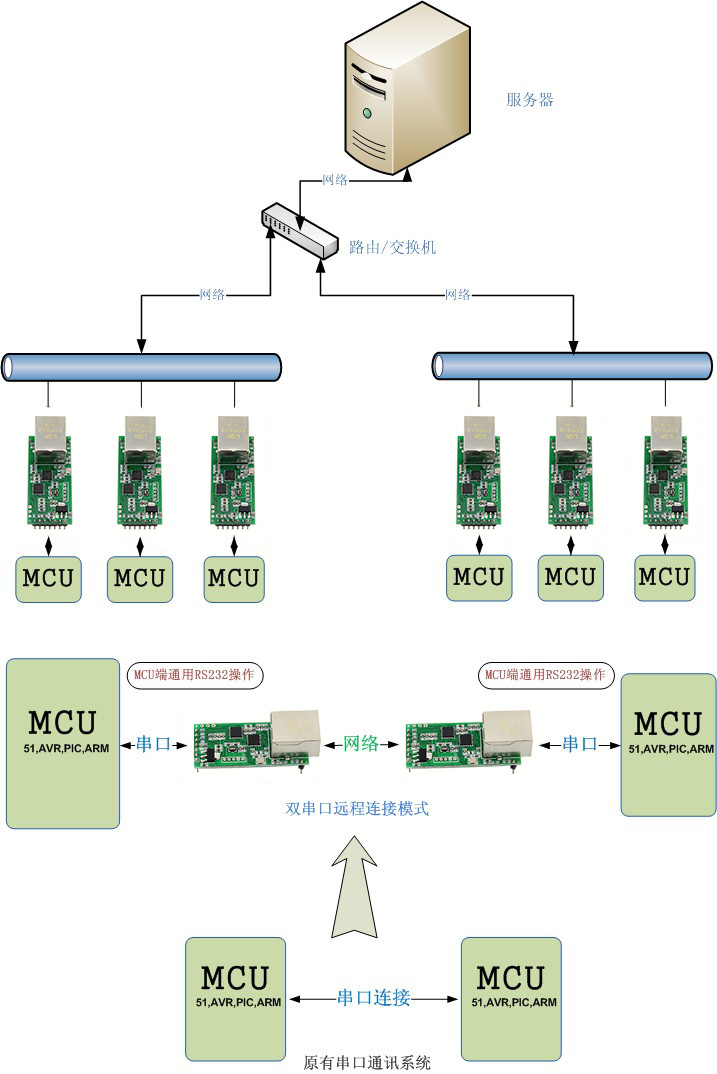

●可以跨越網關，交換機，路由器運行
●可以工作在局域網，也可訪問外網
●豐富的實際運用案例可下載
●可根據客戶個性化的需求，進行產品定制

show?21910124922902

★產品相關資料下載

►規格書	►說明書
►硬件設計手冊	►軟件設計手冊

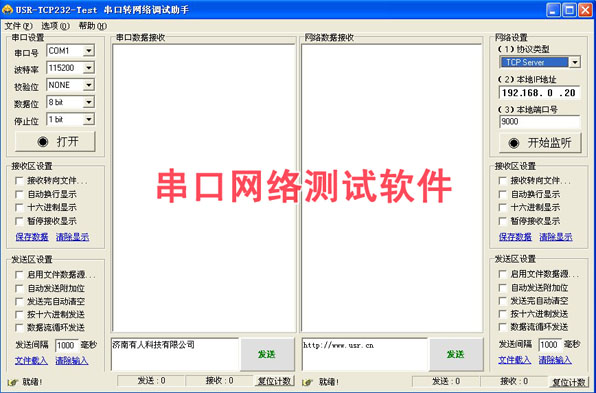

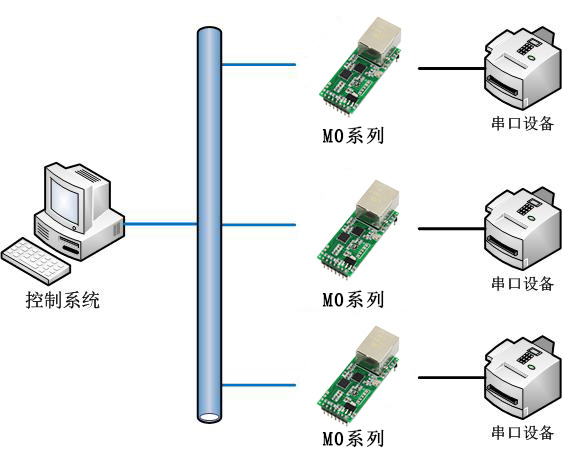

模塊共有五種工作模式：

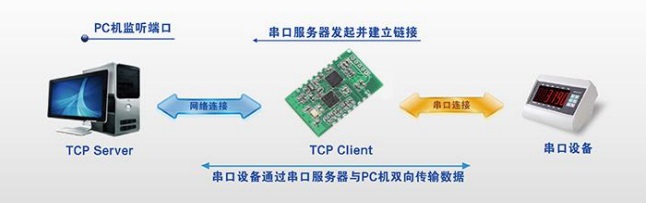

●TCP Client

●TCP Server

●UDP Client

●UDP Server

●HTTPD Client

1. TCP Client模式特性

1) 有連接的通信模式，連接會有斷開與保持之分。

2) 本模式具備主動識別連接斷開的功能，當連接建立後，大約每隔15s就會發送一個Keepalive保活探查包，如果連接有異常中斷等情況，則會被立即檢測到，並促使S2斷開原先的連接並重連。

3) 模塊嘗試連接遠程服務器時，當本地端口號不為0時，每次都會以一個相同的源端口發起連接。

4) 本模式支持同步波特率功能，運行過程中動態更改模塊的串口速率等參數。此功能需配合虛擬串口軟件使用。

5) 當本地端口號設置為0時，表示隨機源端口。

2. TCP Server模式特性

1) 有連接的通信模式，連接會有斷開與保持之分。

2) 在TCP Server模式下，模塊首先監聽設置的本機端口，有連接請求時響應並創建連接，串口收到數據後將同時發送給所有與網絡模塊建立連接的設備。

3) 本模式支持同步波特率功能，運行過程中動態更改模塊的串口速率等參數。此功能需配合虛擬串口軟件使用。

4) 模塊做TCP Server的情況下，Client連接數最大值可自行調節，調節範圍為1-16個（默認4個），當Client連接數大於設定值時，新連接的將替換舊的連接。

3. UDP Client模式特性

1) 本工作模式從屬於UDP協議

2) S2模塊將只會與設定好的目標IP的目標端口通信，如果數據不是來自這個通道，則數據不會被S2模塊接受。

3) 在本模式下，目標地址設置為255.255.255.255，則可以達到UDP全網段廣播的效果，同時也可以接受廣播數據；網段內的廣播，比如192.168.0.255的廣播方式，目前僅支持向外發送，無法接收。

4) UDP Client模式下，根據以太網特性，上位機允許向模塊發送的最大數據長度為1460。

4. UDP Server模式特性

1) UDP Server 是指在普通UDP的基礎上不驗證來源IP地址，收到UDP數據包後將目標IP改為數據來源IP，類似TCP Server的功能。

2) 在此模式下，模塊默認記錄一個目標IP，當串口有數據時，向記錄的IP發送數據，同時，模塊處於服務器地位，接受網絡中發給模塊的數據包，並隨時調整目標IP為數據來源的IP。

5. HTTPD Client

1) 此模式用於S2將收集的數據傳向HTTP服務器端，或者是從HTTP服務器端獲取數據。繁瑣的HTTP協議由S2模塊來完成，方便用戶進行串口的編程，而不用去考慮過多的HTTP的事情。

2) S2如果從HTTP服務器接收到數據會直接傳輸到串口，不做任何處理。

3) 用戶可以在設置中自定義HTTP報頭的內容，可以根據自己的需求，任意的添加、刪除、修改每一條HTTP報頭的內容（如果HTTP請求類型是POST，S2模塊會自動添加Connection和Content- Length）。在網頁中有相應的設置頁面。

6. TCP和UDP機制

表 1 TCP和UDP機制優缺點

	TCP	UDP
優點	工作性能穩定，不易丟包；有可靠的連接機制。	沒有連接機制，簡單靈活；適合小包高頻發送信息，信息發送間隔比較準確。
缺點	包頭開銷大，短時間高頻發送信息易造成信息阻塞；由於校驗和重發機制，致使信息間隔不准確。	網絡惡劣時，丟包現像比TCP模式要大。
