★產品相關資料下載

►規格書	►說明書
►硬件設計手冊	►軟件設計手冊

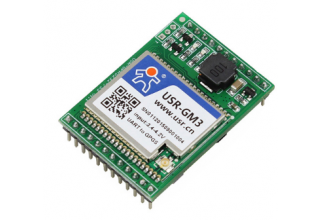

GSM模塊7S3基本功能：實現串口數據與GPRS網絡之間的雙向透明傳輸。





工作模式



GPRS模塊7S3主要有4種工作模式：網絡透傳模式，HTTPD Client，短信透傳模式，AT指令模式。

1，網絡透傳模式

此模式下，用戶的串口設備可以通過GPRS模塊7S3發送數據到指定的服務器上。

7S3支持兩路插座，即插座A和插座B，兩路鏈接相互獨立。後文有詳細介紹。

2，HTTPD客戶端模式



此模式將數據直接傳向HTTP服務器端，或者從HTTP服務器端獲取數據只要按照格式向串口發送數據，數據將HTTP（GET / POST）方式直接提交給網頁服務器（如：apache的，IIS，Tomcat的等），網站編程人員利用PHP，ASP等

腳本語言就可以直接做數據庫存儲等處理。做B / S架構系統的不二之選！

3，短信透傳模式



短信透傳模式下，用戶的串口設備可以發送短信到指定的手機上，也可以將手機接收的信息轉發至串口設備。

只需簡單的參數設置，即可實現手機與串口設備之間的數據透明通信。

4，AT指令模式



GPRS模塊7S3支持串口AT指令，短信AT指令，網絡AT指令。



串口AT指令：是指GSM模塊工作在透傳模式下，無需切換到指令模式，使用密碼加AT指令的方式去設置和查詢參數。

網絡AT指令：是指GSM模塊工作在透傳模式下，通過網絡發送密碼加AT指令的方式去設置和查詢參數。

短信AT指令：是指通過遠程短信的方式去設置和查詢GPRS模塊的參數。





硬件可靠，引腳豐富



GPRS模塊7S3串口支持硬件流控（RTS / CTS），串口數據靈活分幀（按照數據時間，長度打包），超寬波特率範圍：為2400bps〜921600bps。



GPRS模塊7S3支持網絡發送有人同步波特率協議，動態改變7S3串口波特率，數據位，校驗位，停止位。

適合與有人虛擬串口軟件配套使用，虛擬串口軟件串口參數改變，GSM模塊7S3串口參數同步改變。





特色功能



GPRS模塊7S3支持低功耗模式，用戶可以使用AT指令進入低功耗模式，也可以開啟自動低功耗模式。

用戶可以使用網絡的AT指令，外部GPIO和電話短信進行喚醒，方便在使用電池供電時對功耗的要求。



GPRS模塊7S3作為TCP CLIENT時，TCP成功建立鏈接後，自動發送預定的註冊包，

用於TCP Server服務器對本條TCP做標識。

註冊包數據可以是IMEI碼，ICCID碼和自定義註冊數據。



GPRS模塊7S3在網絡透傳模式下，用戶可以選擇讓模塊發送心跳包。心跳包可以向網絡服務器端發送，

也可以向串口設備端發送。

網絡心跳包通過不斷發送，保持模塊與服務器的正常連接。

串口心跳包適用於不能主動向服務器推送數據的傳感器中，主動抓取傳感器數據。



LBS基站定位可以通過電信移動運營商的網絡獲取到GPRS模塊7S3的位置信息，

方便查詢7S3所處的位置，彌補了GPS定位受天氣，高樓，位置等等的影響。



GPRS模塊7S3支持第二路網絡鏈接，適合將數據向兩個服務器發送的需求，

用於數據備份，遠程異常診斷等需求的用戶。



電壓範圍廣，高於傳統的模塊SIM900，SIM800 3.4-4.5V的電壓範圍，

5-16v寬電壓無需自己做電壓轉換更適合嵌入式應用



GPRS模塊7S3可以通過與FTP服務器建立連接對用戶的設備進行遠程升級，

適用於需要遠程數據升級的充電樁，儀器儀表及遠程POS機等。

注：此功能需要定制固件。

配套軟件

GPRS模塊7S3支持有人透傳雲服務，

輕鬆實現串口服務器，網絡模塊，雲服務器，智能手機，智能設備等跨網絡傳輸，

應用於工業以太網遠程控制，智能家居遠程管理，數據抄表遠程採集等跨網絡多點數據互傳的項目。





項目應用

GPRS模塊7S3適用於GPRS網絡環境下的遠程數據交互需求的應用，自上市以來，

已經在各種行業中取得了廣泛的應用，獲得了大量的好評，以下是幾個具體的行業應用：

1，農業物聯網



在某智能農業企業中，GPRS模塊7S3可以將農業大棚裡的各類傳感器數據進行採集，

並傳輸到遠程服務器及控制中心，實現數據實時監測，促進農業物聯網的發展。



2，智慧汽車



某公交集團採購大量GPRS模塊應用到公交汽車中，將公交汽車的各類信息

（包括位置信息，IC卡數據等）實時發送到各類平台上，方便用戶乘車，實現智慧城市。



3，遠程支付



在零售行業中，無線POS機和ATM機使用GPRS模塊7S3實現遠程聯網，實現安全支付，簡單便利。



4，充電樁行業



GPRS模塊7S3接入充電樁中，將充電樁的各項數據實時發送至服務器中，方便統一管理，

並且7S3的FTP功能可以讓客戶連接設備直接升級充電樁MCU。
