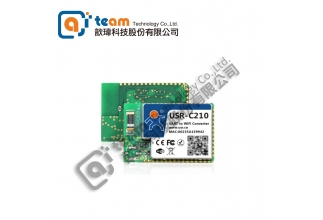

USR-C210硬件上集成了MAC、基頻芯片、射頻收發單元；內置低功耗運行機制，可以有效實現模塊的低功耗運行；

支持WiFi協議以及TCP/IP協議，用戶僅需簡單配置，即可實現UART設備的聯網功能。

模塊尺寸較小，易於焊裝在客戶產品的硬件單板電路上。且模塊可選擇內置或外置天線的應用，方便客戶多重選擇。

模塊的基本功能描述如下：

可工作在AP模式等待其他WIFI設備接入通信，可以同時接入3個STA，也可工作在STA模式下，

接入無線路由器實現通信。

具有一個Socket通信鏈接，可以設置為TCP Server、TCP Client、UDP Server、UDP Client通信；

該Socket在TCP Server模式下，最多可支持5個TCP Client接入

模塊支持UART透傳，可使用AT命令任意切換。

●支持Wi-Fi@2.4 GHz 802.11b/g/n 無線標準

●支持WEP、WPA/WPA2安全模式

●支持AP、STA、AP+STA工作模式

●完全集成的串口轉無線TCP/UDP傳輸功能，多個串口速率選擇

●局域網搜索和無線參數設置功能

●支持TCP/UDP Client註冊包機制

●支持Simplelink/usrlink快速聯網配置

●支持類RFC2217自動波特率適配功能

●支持簡單AT+指令集配置

●3.3V單電源供電

●超低功耗模式，支持深度休眠

●可選擇內置天線，外置天線（IPEX連接器）

●超小尺寸：18.22mm x 26.65mm x 2.8mm(L*W*H)，1x10 2mm插針封裝

串口wifi模塊C210在數據傳輸上支持透明傳輸模式、AT指令模式及HTTPD Client模式，適用於多種場景。

1、透明傳輸模式

實現UART與網絡之間的透明傳輸，實現通用串口設備與網絡設備之間的數據傳輸，透明傳輸模式為默認模式。

2、AT指令模式



在該模式下，用戶可通過AT命令對wifi模塊進行UART及網絡參數查詢與設置。

3、HTTPD Client模式



此模式將數據直接傳向HTTP服務器端，或者是從HTTP服務器端獲取數據。

只要按照格式向串口發送數據，數據將以Http(GET/POST)方式直接提交給web服務器

(如：apache、IIS、tomcat等)，普通的網站編程人員利用PHP、ASP等腳本語言就可以直接做數據庫存儲等處理。

做B/S架構系統的優質選擇!





硬件-主流配置



串口wifi模塊C210的波特率範圍更大，為1200bps~460800bps，遠遠超過-T，

並且支持串口靈活分幀，串口打包機制。



網絡端發送特定協議數據包來改變wifi模塊C210的串口波特率、數據位、校驗位、停止位。

適用於網絡遠程實時改變串口參數，也適用於與虛擬串口軟件配套使用，虛擬串口軟件串口參數改變，

wifi模塊C210產品串口參數也同步改變。

註明：-T不支持此功能！





對比-T，更豐富的功能！



wifi模塊C210支持自定義網頁，-T只支持內置網頁(無法更改)。

自定義網頁可以根據情況自由編輯，需求中性產品的客戶可以利用此功能更換LOGO等，

需要網頁控制的項目可以利用此功能實現自定義開發控制界面、發送指令控制設備等功能。



串口wifi模塊C210支持weixin配網功能，讓您的智能家居產品輕鬆連到weixin，給用戶帶來意想不到的驚喜。

AirKiss是weixin硬件平台為wifi設備提供的weixin配網功能。



當wifi模塊工作在TCP Client或UDP Client模式時，用戶可以開啟註冊包機制，以實現服務器對數據來源的區分，

實現對不同設備的數據監控。註冊包分為MAC、ID、用戶自定義和透傳云四種。



wifi模塊C210支持心跳包功能，-T不支持。

在網絡透傳模式下，模塊可向網絡服務器端及串口設備端發送心跳包。

串口心跳包主要應用於不能主動向服務器推送數據的傳感器中，可以讓您實時監測傳感器設備。



C210可以進行網絡校時，有候選NTP服務器地址進行設置，該功能默認關閉。





無線性能



串口wifi模塊C210在AP模式或者AP+STA模式下可以同時接入3個STA，連接的設備更多。

-T在AP模式只能接入2個STA，在AP+STA模式下只能接入1個STA。



串口wifi模塊C210支持WPA/WPA2等多種無線網絡加密方式，保證安全傳輸。



產品支持接入“有人透傳云系統”，實現設備與網絡終端的跨網絡數據傳輸。

輕鬆實現遠程數據採集、遠程控制功能。





wifi模塊無線組網方式



C210有三種WIFI工作模式：STA、AP、AP+STA，可以為用戶提供十分靈活的組網方式和網絡拓撲方法。

1.wifi模塊作為AP方式

模塊作為AP模式，可以達到手機/PAD/電腦在無需任何配置的情況下，快速接入模塊進行數據傳遞。

另外，還可以登陸模塊的內置網頁進行參數設置。

2.wifi模塊作為STA方式

3.wifi模塊作為AP+STA模式



模塊可以同時啟用AP、STA，即模塊同時支持一個AP接口，一個STA接口。

模塊開啟AP+STA的功能後，模塊的STA和AP接口同時可用。

更多功能



應用領域



低功耗wifi模塊應用領域廣泛，可以應用在智能家居產品、醫療器械、儀器儀表、電力設施、農業物聯網等應用領域.
