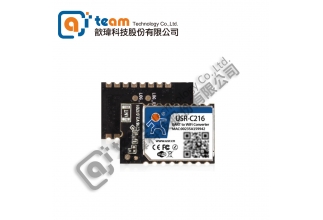

串口轉WIFI模塊_USR-C216a方案簡介
●低成本串口轉WIFI模塊
●C21系列的一款低成本模塊。
●為實現嵌入式系統的無線網絡通訊應用而設計的
●集成了MAC，基頻芯片，射頻收發單元，
●功率放大器;內置低功耗運行機制
●尺寸較小，易於焊裝在客戶產品的硬件單板電路上
功能特色
●支持Wi-Fi@2.4 GHz 802.11b / g / n無線標準
●支持WPA-PSK / WPA2-PSK / WEP安全模式
●支持AP，STA，AP + STA工作模式
●完全集成的串口轉無線TCP / UDP傳輸功能
●多個串口速率選擇
●局域網搜索和無線參數設置功能
●支持TCP / UDP客戶端註冊包機制
●Simple Config / Airkiss / Usrlink快速聯網配置
●支持類RFC2217自動波特率適配功能
●支持簡單AT +指令集配置
●3.3V單電源供電
●內置天線
購買連結： https://goods.ruten.com.tw/item/show?21910124817736
★產品相關資料下載
►規格書 |
►說明書 |
►硬件設計手冊 |
►軟件設計手冊 |
基本功能圖
TTL串口與WiFi的雙向透明傳輸
功能結構圖
工作模式
透明傳輸模式
實現UART與網絡之間的透明傳輸
實現通用串口設備與網絡設備之間的數據傳輸
透明傳輸模式為默認模式

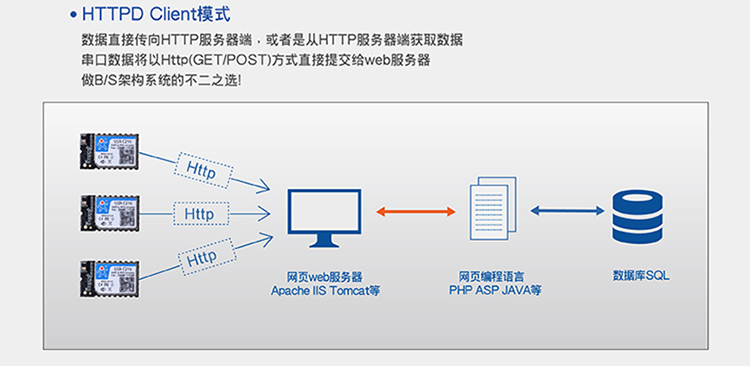

HTTPD Client模式
數據直接傳向HTTP服務器端，或者是從HTTP服務器端獲取數據
串口數據將以Http(GET/POST)方式直接提交給web服務器
做B/S架構系統的不二之選!
AT指令模式
用戶可通過AT命令對WIFI模塊進行UART及網絡參數查詢與設置
特色功能
強大的串口
大範圍波特率，支持串口靈活分幀，串口打包機制
同步波特率
通過網絡指令動態改變串口服務器的波特率、數據位、校驗位、停止位
Airkisss
支持微信配網功能，輕鬆連接智能家居到微信，給用戶帶來意想不到的驚喜
註冊包機制
WIFI模塊作為TCP Client和UDP Client時，建立鏈接後自動發送預定的註冊包做標識。
註冊報數據可以是MAC地址，也可以是自定義註冊數據。
心跳包
網路心跳包：服務器通過定時發送心跳包通知服務器處於活躍狀態，並保持與服務器的正常網絡鏈接。
NTP網絡時間同步
支持網絡校驗，候選NTP服務器地址進行設置，該功能默認關閉
網絡功能
模塊作為AP模式
無需任何配置的電腦或手機等移動設備快速接入WIFI模塊進行數據傳輸

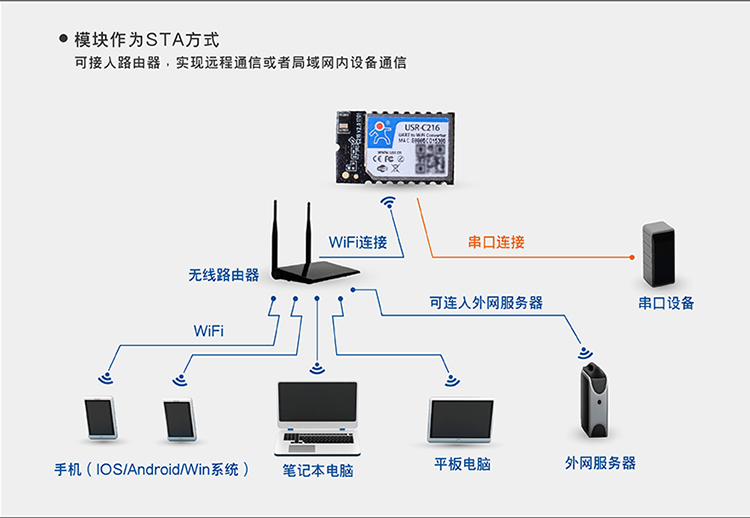

模塊作為STA模式
可接入路由器，實現遠程通信或者局域網內設備通信
模塊作為AP+STA模式
可實現本地設備局域網內通信，同時支持遠程設備廣域網通信
更多功能
有人透傳云
