★產品相關資料下載

►規格書	►說明書
►硬件設計手冊	►軟件設計手冊



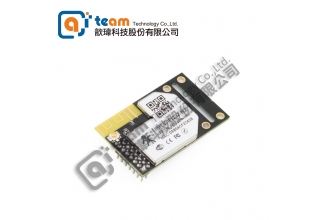

USR-WIFI232-B2模組是一款一體化的802.11 b/g/n的模組，通過該模組，

傳統的串口設備或MCU控制的設備可以很方便的接入WIFI無線網絡，從而實現物聯網絡控制與管理。

用戶無需關心具體細節，模塊內部完成協議轉換，通過簡單設置即可實現串口與WIFI之間數據的雙向透傳。

USR-WIFI232-B2採用業內工業級高性能嵌入式結構，並針對智能家具，智能電網，手持設備，

個人醫療，工業控制等這些數據傳輸領域的應用，做了專業的優化。

USR-WIFI232-B2作為熱點可以同時容納24個WIFI客戶端同時接入，也可同時容納24個TCP客戶端。



wifi模組USR-WIFI232-B2是一款工業級一體化802.11 b/g/n模組，

實現TTL串口、WIFI無線網絡和以太網口雙向透明傳輸。

傳統的串口設備或MCU控制設備利用WIFI模塊可以快速接入WIFI無線網絡。





新老WIFI模塊對比



串口wifi模塊B2與B的引腳尺寸完全兼容，B2去掉尾部的PCB可以讓體積更小。

串口轉WIFI模塊B2採用新方案，主頻升級至580MHz，Flash提升至2MB。



WIFI模塊B2是B模塊的替代方案，性能提升，價格更低。

硬件提升、功能增加、體積更小，成本卻更低!





工作模式



1.透明傳輸模式：

B2支持串口透明傳輸模式，在此模式下，所有需要收發的數據在串口與wifi之間不做任何解析，

最大程度的降低用戶使用的複雜度。

透傳模式可以完全兼容用戶原有的軟件平台，用戶設備基本不用做軟件改動就可以實現此功能。

2.串口指令模式：

串口指令模式是指B2wifi模塊做UDP Client或TCP Client時，允許用戶將串口的數據發往不同的服務器端，

而不受Socket數量的限制。

用戶的MCU只要按照規定的格式發送數據包，模塊將數據自動解析，將符合協議的發送到特定的服務器端。

3.GPIO模式：

串口wifi模塊工作在GPIO模式時，PC或其它網絡設備可以通過WIFI與模塊連接，通過命令控制GPIO或讀GPIO狀態。

4.Httpd client模式：



此模式將數據直接傳向HTTP服務器端，或者是從HTTP服務器端獲取數據。

只要按照格式向串口發送數據，數據將以Http(GET/POST)方式直接提交給web服務器(如：apache、IIS、tomcat等)，

普通的網站編程人員利用PHP、ASP等腳本語言就可以直接做數據庫存儲等處理。做B/S架構系統的不二之選!

5.AT命令模式：



B2有豐富的AT指令集來進行控制。在AT命令模式下，用戶可以發送AT命令來查詢模塊的當前狀態或設置模塊的參數。





硬件接口



WIFI模塊支持RTS/CTS流控制，當通過串口傳輸數據時，或者與單片機進行通信時，

由於兩端的處理速度不同，出現接收端的數據緩衝區已滿，而發送端依然在發送數據，造成數據丟失。

流控制可以解決這種數據丟失的問題。



同步波特率RFC2217是一個通過以太網即時修改設備串口參數的一個標準協議，

動態改變模塊串口波特率、數據位、校驗位、停止位。



串口WIFI模塊B2採用工業級方案，輕鬆適應多種工業場景。





WIFI特性



B2wifi模塊超高的主頻可以輕鬆應對大功率企業/工業級無線路由器。

模塊信號強悍、穩定，B2外置天線的傳輸距離可達到200m，B2加載外置天線傳輸距離可至280m。

同時，模塊的穿牆性能優異，最大限度保證信號平穩。



串口wifi模塊B2作為AP熱點可以同時容納24個wifi客戶端同時接入，也可同時容納24個TCP客戶端。

自動選頻：模塊工作在STA模式時，會根據AP的無線信道自行調整為與AP相同的信道，並接入。

模塊工作在AP模式時，可以設置為自動選頻模式，根據周圍環境，選擇信號較好的無線信道。

B2支持多種無線網絡加密方式，如WEP/WPAPSK/WPA2PSK等，能充分保證數據的安全傳輸。





網絡功能

WIFI模塊B2支持多種網絡協議：

DHCP/DNS/TCP Client/TCP Server(24個client數量)/UDP Client/UDP Server/HTTPD Client/Websocket



串口wifi模塊B2提供一個100M以太網接口，通過這個接口，用戶可以實現WIFI口、串口、以太網口、三個接口互通。



Websocket功能是模塊網頁與模塊的串口進行數據交互。

Websocket server的功能可以讓模塊的串口跟網頁進行實時交互，

取代早先的HTTP GET、POST、PUT的方式，響應速度更快。



WIFI模塊註冊包機制分為兩種方式：連接即發註冊包，數據前邊帶註冊包。

連接即發註冊包：當TCP建立鏈接時，先發送一個註冊包，註冊包可以設置，

用於服務器識別鏈接，之後數據正常發送。

數據攜帶註冊包：發送每一條數據，數據都由註冊包和數據組成，註冊包在前，

用於服務器識別對應的設備，然後綁定到服務器端。

串口wifi模塊B2支持網頁在線固件升級，一鍵安裝，更安全。





無線組網方式



串口wifi模塊作為AP模式，可以達到手機/PAD/電腦在無需任何配置的情況下，快速接入模塊進行數據傳遞。

另外，還可以登陸模塊的內置網頁進行參數設置。



串口wifi模塊作為STA是一種最常用的組網方式，由一個路由器AP和許多STA組成，如下圖。

其特點是AP處於中心地位， STA之間的相互通信都通過AP轉發完成。



串口wifi模塊可以同時啟用AP、STA，即模塊同時支持一個AP接口，一個STA接口。

模塊開啟AP+STA的功能後，模塊的STA和AP接口同時可用。





更多功能



更多簡單方便的功能等你來體驗！ TCP超時斷開、指令調節發射功率、

設置方式(網頁、串口AT指令、網絡AT指令)、KeepAlive等功能。





應用領域



wifi模塊B2採用業內工業級最高性能嵌入式結構，

可完美應用在刷卡機、醫療器械、儀器儀表、手持POS機、打印機、光伏逆變器、工廠自動化、環境監測等具體領域。
