國網認證！地表最強智能電錶RS485芯片
儀器儀表的應用環境較為惡劣，從而對芯片的可靠性要求非常高。特別是智能電錶，電網的電壓波動，加上噪聲干擾嚴重，所以對接口通訊的RS485芯片提出很高要求。
抗靜電能力和通訊的穩定性，都是衡量一款RS485接口芯片的重要指標，選擇一款高性能，高可靠性的RS485芯片，可以幫助工程師解決接口通訊不穩定的問題。
為智能電錶量身定制，3PEAK推出高魯棒性，低待機功耗的RS485產品--- TPT485E
儀器儀表的應用環境較為惡劣，從而對芯片的可靠性要求非常高。特別是智能電錶，電網的電壓波動，加上噪聲干擾嚴重，所以對接口通訊的RS485芯片提出很高要求。
抗靜電能力和通訊的穩定性，都是衡量一款RS485接口芯片的重要指標，選擇一款高性能，高可靠性的RS485芯片，可以幫助工程師解決接口通訊不穩定的問題。
為智能電錶量身定制，3PEAK推出高魯棒性，低待機功耗的RS485產品--- TPT485E
TPT485E介绍
TPT485E支持速率高達500kbps，待機功耗低至1μA以下，最大驅動電流高達100mA，ESD靜電保護電壓±18kV HBM，快速瞬態脈衝（EFT）±2 kV以上。
目前，TPT485E已通過國網嚴格檢驗認證，並順利取得國網報告。
TPT485E支持速率高達500kbps，待機功耗低至1μA以下，最大驅動電流高達100mA，ESD靜電保護電壓±18kV HBM，快速瞬態脈衝（EFT）±2 kV以上。
目前，TPT485E已通過國網嚴格檢驗認證，並順利取得國網報告。
✔通訊速率：500kbps
✔支持Failsafe功能，支持熱插拔功能
✔超低功耗：小於1μA待機電流
✔超寬接收遲滯窗口電壓：50mV
✔超強組網能力：256節點
✔電壓範圍：4.5V至5.5V
✔封裝：SOP8（SOIC-8）
✔高魯棒性：
✦±18kV HBM靜電保護
✦±12kV IEC61000-4-2接觸放電保護
✦+ 2kV IEC61000-4-4EFT
✔支持Failsafe功能，支持熱插拔功能
✔超低功耗：小於1μA待機電流
✔超寬接收遲滯窗口電壓：50mV
✔超強組網能力：256節點
✔電壓範圍：4.5V至5.5V
✔封裝：SOP8（SOIC-8）
✔高魯棒性：
✦±18kV HBM靜電保護
✦±12kV IEC61000-4-2接觸放電保護
✦+ 2kV IEC61000-4-4EFT
TPT485E優勢

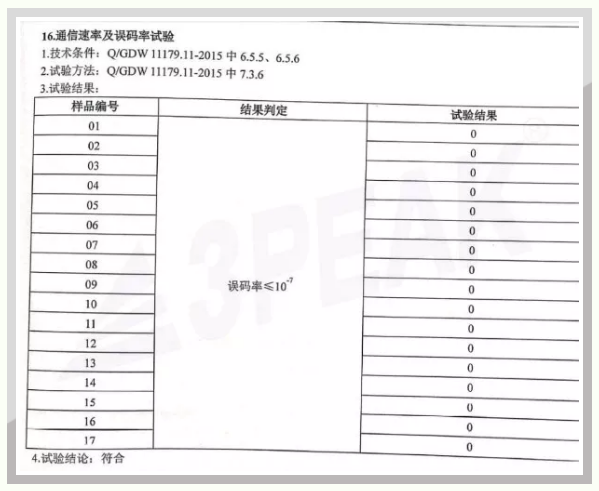

通過18kV HBM測試，EFT測試可以通過2kV，並通過國網檢測，詳細結果如下：
通過18kV HBM測試，EFT測試可以通過2kV，並通過國網檢測，詳細結果如下：
✔通信速率及誤碼率檢測：符合Q / GDW 11179.11-2015中6.5.5,6.5.6
✔實驗方法：Q / GDW 11179.11-2015中7.3.6
✔實驗結論：符合
✔實驗方法：Q / GDW 11179.11-2015中7.3.6
✔實驗結論：符合
TPT485E應用

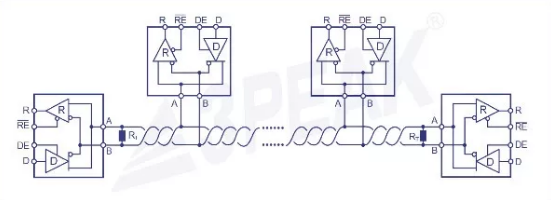

下圖是RS485組網的典型場景，各節點之間通過A / B來組網。在智能電錶應用中，會支持多達256個節點，通常需要支持長達數百米甚至數千米的線纜通訊。
下圖是RS485組網的典型場景，各節點之間通過A / B來組網。在智能電錶應用中，會支持多達256個節點，通常需要支持長達數百米甚至數千米的線纜通訊。
複雜的組網要求RS485的抗ESD能力高於15kV HBM，而企業內測會高於16kV HBM，TPT485E具備18kV HBM能力，完全可以滿足客戶需求。
因電網的電壓波動，隨機可能有各種大功率設備的啟動和關停，容易引入諸多干擾，因此對RS485的可靠性，特別是快速瞬態脈衝（EFT）特性要求：不低於2kV的，來 TPT485E具有2kV + EFT性能，具有測試符合國網檢驗標準的能力。
因電網的電壓波動，隨機可能有各種大功率設備的啟動和關停，容易引入諸多干擾，因此對RS485的可靠性，特別是快速瞬態脈衝（EFT）特性要求：不低於2kV的，來 TPT485E具有2kV + EFT性能，具有測試符合國網檢驗標準的能力。
結語
作為專為智能電錶行業量身定制的低功耗，高魯棒性RS485產品，TPT485E展示出的強勁性能“低至1μA的超低功耗，100mA的強大驅動能力，18kV HBM，2kV EFT高可靠性“極大提升了智能電錶的魯棒性，完美解決接口通訊不穩定問題。
更多信息：https://reurl.cc/MekzK
