Latch up高達800mA！模擬開關“頭號芯品”TPW3157A閃亮登場

思瑞浦為國內領先的信號鍊和電源產品供應商，
目前已經批量出貨的產品包括：OPA, ADC, DAC, LDO, RS232, RS485等。


TPW3157A LATCH UP高達800mA

適用於各類高可靠性的應用場合

在要求針對模擬信號控制和選擇指定傳輸路徑的電子系統的設計中，模擬開關已成為必要元件之一。

這些器件被用於廣泛的應用之中，包括多通道數據採集系統、過程控制、儀器儀表、視頻系統等。


根據應用不同，模擬開關產品可以分為很多種類， 其主要指標為：

☛ 供電電壓：從1.8V到36V

☛ 導通電阻：從小於1歐姆到大於100歐姆

☛ 切換時間：從小於5ns到大於100ns

☛ 開關漏電流：從<1nA到1uA

☛ 導通頻率：從>1GHz到10MHz


模擬開關產品的指標是否符合客戶要求，是非常容易測試和驗證的，但如何保證在惡劣環境中的長期使用是穩定的？

由於模擬開關需要處理不同的信號輸入，其輸入一般來自遠程位置，信號的電源和模擬開關的電源是完全獨立的——因而它們往往會受到過壓條件的影響。

大多數模擬開關是以CMOS工藝製成的，如果模擬開關引腳的正電壓比VDD大或者負電壓比VSS小，則可能發生寄生矽控整流器(SCR)閂鎖現象，即使是瞬變條件(如在有輸入電壓時上電)也有可能激活寄生閂鎖，這是在應用中導致模擬開關損壞的主要原因之一。

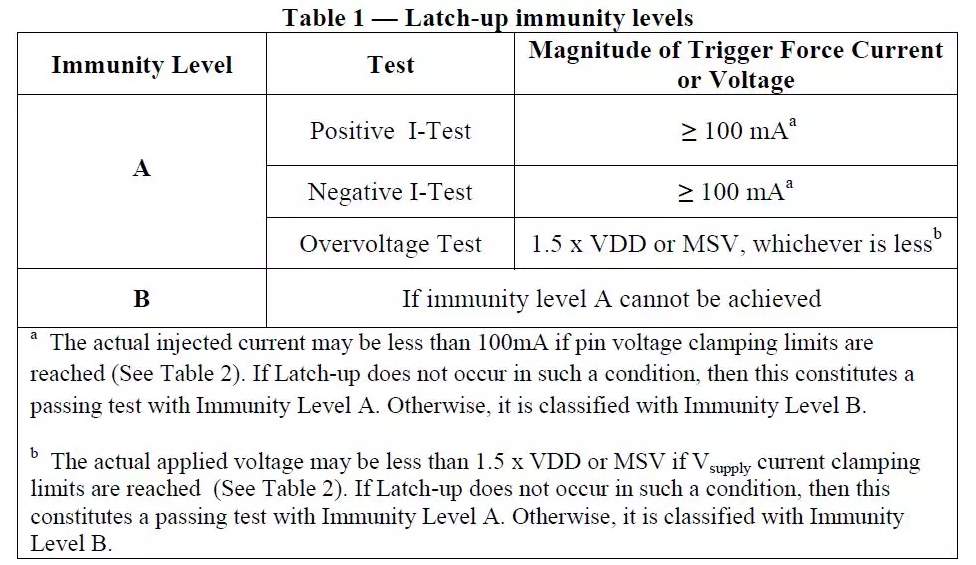

對應這個失效模式，業界有一個標準的JESD測試標準JESD78E–IC Latch-Up Test

只要通過100mA的LATCH UP測試就可以歸入Level A：


思瑞浦推出的TPW3157A的LATCH UP 高達800mA，相比之下，主要競品只能達到100mA。

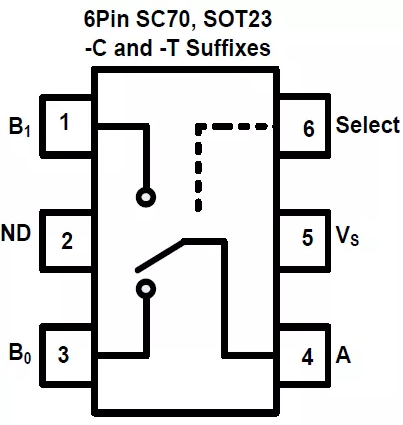

TPW3157A提供了和主流的3157產品型號兼容的封裝和管腳：



其他主要參數為：

☛ 供電電壓：1.8V to 5.5V

☛ 導通電阻：4.5V供電下<5歐姆

☛ 切換時間：小於50ns

☛ 開關漏電流：常溫下<2nA

☛ 導通頻率：300MHz


TPW3157A在保證了均衡的指標之外，提供了800mA的Latch Up能力，遠遠超過競爭對手水平，非常適用於工業，消費，通信等對可靠性要求很高的場合。



更多信息：https://reurl.cc/G9V5d
