| 思瑞浦微電子科技(3PEAK)-為系統安全加一道鎖，推出全新電源監控芯片 | 2019-07-30 |
3PEAK為系統安全加一道鎖，3PEAK推出全新電源監控芯片
在以MCU/CPU為核心的電子系統中，上電複位，掉電監測等功能是最基本而又非常關鍵的部分。
另外為了保證系統長期運行穩定，看門狗電路也被用來監控MCU的狀態。
隨著現代電子系統複雜度日益提高，以及不同電壓域的分配越來越複雜，電源監控的功能靈活性和可靠性也愈來愈重要。
電源監控功能主要有以下幾種：
傳統方法使用外部RC延遲電路來實現上電複位，好處是成本低。但這種方式只能實現粗略的上電複位，穩定性較差，不能做到準確的電源閾值判斷和復位時間控制，抗瞬變抗干擾能力差，而且佔用較多PCB空間。
另外很多MCU內置了上電複位功能，但大多是根據自身電路特點而設計，差異性大。大的系統更需要穩定可控，在一致性、抗干擾性和低電壓工作方面，獨立的電壓監控芯片有更好的表現。

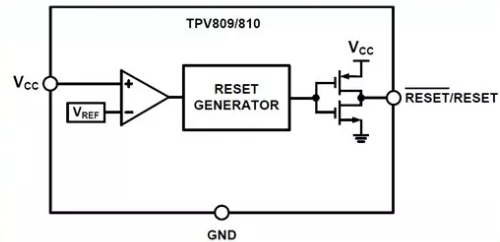

3PEAK提供了TPV803/809/810 系列復位芯片，輸出極性分別為低有效（push-pull or open drain）和高有效，提供從1.58V、2.63V、2.93V到4.63V等一系列標準復位電壓，可以抑制電源瞬變乾擾，並且在電源電壓低至1V時仍能正常輸出複位信號， 保證系統安全可控。
工作溫度範圍達-40~125℃，功耗低至2.2μA，是同類芯片中最佳的功耗表現。適用於從工業類到消費類的各種應用領域。
外部復位功能可以接收手動按鍵復位，或者其它復位信號輸入。如果外部按鍵接觸不良或者受到復位輸入信號受到干擾，會有小的毛刺出現導致誤報。所以外部復位功能必須要抑制瞬態干擾。

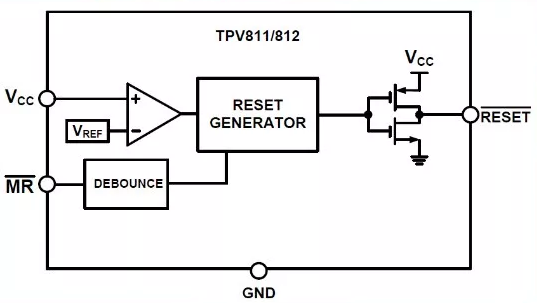

3PEAK提供了TPV811/812 系列復位芯片，輸出極性分別為低有效（push-pull or open drain）和高有效。
提供電源電壓復位和外部復位功能。外部復位輸入可以抑制瞬態干擾，實現穩定的外部復位功能。此外，利用外部復位功能，可以把多個複位芯片級聯在一起，實現多個複位信號的同時監控。
在MCU系統中，由於內部有復雜的數字控制單元和運算單元，以及存儲器，經常會由於外界干擾導致程序進入異常狀態或者死循環，導致系統進入不可控狀態。
為了安全考慮，看門狗電路被用來定期監控MCU狀態，一旦發生錯誤就發出重啟信號。
MCU內置的看門狗電路，仍然依賴於MCU內部時鐘或者晶振時鐘，並且可能會被內部狀態所關閉。
而外部看門狗芯片有獨立的時鐘源，能可靠的監控MCU狀態，而且抗電源和輸入的干擾能力強。特別在多個MCU組成的系統中，各個MCU的關聯關係複雜，更需要獨立的外部看門狗芯片，保證對系統上下電過程和MCU運行過程的持續監控。

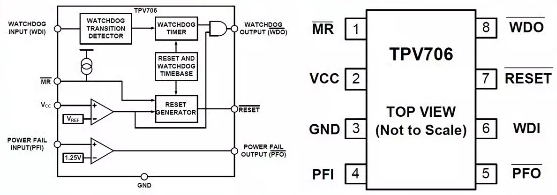

3PEAK提供了TPV706系列看門狗芯片，有獨立的看門狗輸入和輸出管腳，如果輸入信號持續為低或高超過1.6秒鐘的話，輸出會給出報警信號（低有效）。
除此之外，還提供類似TPV811的電源電壓復位和外部復位功能。並且TPV706提供一個內置1.25V基準的比較器，可以用來對額外的電壓源或者信號進行判斷，豐富客戶使用。典型功耗僅4μA，同類產品最低。
實際應用中，看門狗輸出信號可以接到外部復位引腳上去，實現看門狗報警信號和電源電壓復位信號的結合。

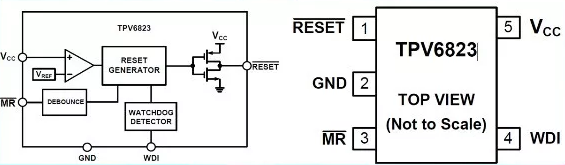

為了方便此類應用，並且保留外部復位功能,3PEAK提供了TPV6823系列看門狗芯片，提供看門狗、電源電壓復位和外部復位功能，輸出信號統一到復位引腳。尺寸更小，並且可靈活選擇需使用的功能。

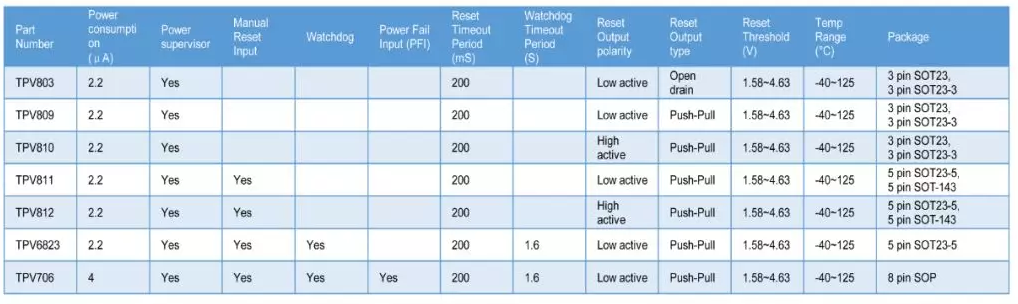

3PEAK提供一系列電源監控和復位芯片,包括復位芯片 TPV803/809/810 系列，帶外部復位功能的TPV811/812系列，帶看門狗功能的TPV6823和TPV706系列。
此系列芯片功耗低至2.2uA，均可以保證電源低於1V時穩定輸出複位信號，並且工作溫度達-40~125攝氏度，提供從1.58V~4.63V的符合業界標準的各種複位電壓版本。
此系列產品涵蓋各種電源監控功能，可靈活配置，廣泛適用於從消費類到工業類的各種應用場景，提供必須的電源監控，MCU監控，手動復位等功能，持續監測系統運行狀態，為系統安全加了一道保險鎖。
更多信息：https://reurl.cc/DR61m
