思瑞浦微電子科技(3PEAK)高精度數模與高速模數轉換器
TPC116S1

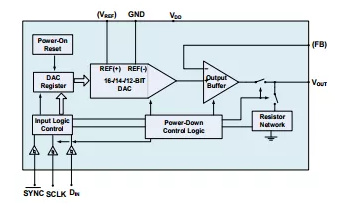

TPC116S1是思瑞浦公司自主研發的16位高精密數模轉換器，在正常工作模式下，DNL小於正負1 LSB，可以保證16位無失碼分辨率，這個產品的特點是單通道， 低功耗，帶緩沖級輸出的DAC，TPC116S1預留出一個高輸入阻抗的外部電壓基準輸入端，所以外部搭配一個電壓基準即可實現一個低功耗，軌到軌輸出的數模轉換系統。
TPC116S1片上集成的緩衝輸出級可以保護信號軌到軌輸出，在4-20 mA電流環的應用中，緩衝輸出級的反相輸入端可以開放給客戶自由使用，從而使TPC116S1的使用變的更 為靈活.TPC116S1用戶可以使用三線製控制方式進行控制，最高速率可以接受30 MHz，兼容標準的SPI®，QSPI™，MICROWIRE™和DSP總線方
產品的特性：
1.超低功耗（最大80μA）
2.微分非線性：±1 LSB（最大值），保證16位無失碼分辨率
3.能量：0.1 nV-s
4.集成上電複位電路保證輸出為靈電平
5.供電範圍：2.7 V至5.5 V.
6.片上緩衝級輸出保證軌到軌輸出
7. 30 MHz數據時鐘速率，三線製SPI / QSPI / MICROWIRE總線兼容
8.施密特輸入級可以兼容光耦接口
9.同步的中斷能力

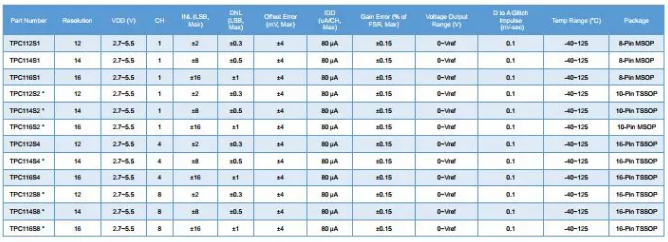

高精度低功耗，SPI接口DAC選型指南
3PEAK高速DAC採用了一種帶分（Segmented）電流源的電流導引型（Current-Steering）架構。此類單片電路DAC的核心單元是電流源陣列（Array），設計用於輸送出 滿刻度輸出電流（典型值為20 mA）。內置的解碼器在每次DAC刷新的時刻驅動（地址）差分電流開關，導引源自各個電流源的電流，輸出到任意一個差分輸出端，形成 相應的信號輸出電流。在此採用差分信號是為了改善動態性能，同時降低負載電阻上所承載的輸出電壓擺幅，確保DAC具有最適宜的線性度。此信號電壓的上限，以及相關的負載 電阻均通過輸出電壓所遵循的規格進行定義。分段電流引導架構的意義在於極大的降低了電路複雜性，並因此降低了乾擾毛刺的能量。
高速數模轉換器選型指南
3PEAK的高速ADC採用多級差分流水線架構，數據速率達105MSPS，在整個工作溫度範圍內保證無失碼。該系列ADC採用高速，低成本的CMOS工藝及新穎的架構，分辨率和速度可達到現 有雙極性（Bipolar）方案的水平，而功耗成本卻低得多.3PEAK Pipeline ADC的輸入非常靈活，能夠成成，超聲，通信，醫療和數據採集系統系統實現輕鬆接口。利用真差分 輸入結構，用戶可以選擇包括單端應用在內的各種輸入範圍和偏移，動態性能極為出色。採樣保持（SHA）放大器既適用於在連續通道中切換滿量程電平的多路復用 系統，也適合採用最高Nyquist速率及更高頻率對單通道輸入進行採樣。
產品的特性：
+ 2.7 V~ + 5.5 V單電源，84 mW功耗（3V，典型值）
微分非線性（DNL）：±0.3LSB
片內採樣保持，保證無失碼
片內可調節基準電壓源
內置箝位電路（Clamp Function，DC Restore）
SINAD：56.5 dB（奈奎斯特頻率）
無雜散動態範圍（SFDR）：66 dB（奈奎斯特頻率）
超量程（OTR）指示，省電（休眠，掉電）模式
TSSOP-28封裝，兼容THS1030，AD9200和AD876系列
流水線型（Pipeline）ADC選型指南
1
高精度數模轉換器
TPC116S1
TPC116S1是思瑞浦公司自主研發的16位高精密數模轉換器，在正常工作模式下，DNL小於正負1 LSB，可以保證16位無失碼分辨率，這個產品的特點是單通道， 低功耗，帶緩沖級輸出的DAC，TPC116S1預留出一個高輸入阻抗的外部電壓基準輸入端，所以外部搭配一個電壓基準即可實現一個低功耗，軌到軌輸出的數模轉換系統。
TPC116S1片上集成的緩衝輸出級可以保護信號軌到軌輸出，在4-20 mA電流環的應用中，緩衝輸出級的反相輸入端可以開放給客戶自由使用，從而使TPC116S1的使用變的更 為靈活.TPC116S1用戶可以使用三線製控制方式進行控制，最高速率可以接受30 MHz，兼容標準的SPI®，QSPI™，MICROWIRE™和DSP總線方
產品的特性：
1.超低功耗（最大80μA）
2.微分非線性：±1 LSB（最大值），保證16位無失碼分辨率
3.能量：0.1 nV-s
4.集成上電複位電路保證輸出為靈電平
5.供電範圍：2.7 V至5.5 V.
6.片上緩衝級輸出保證軌到軌輸出
7. 30 MHz數據時鐘速率，三線製SPI / QSPI / MICROWIRE總線兼容
8.施密特輸入級可以兼容光耦接口
9.同步的中斷能力
高精度低功耗，SPI接口DAC選型指南
2
高速數模轉換器
3PEAK高速DAC採用了一種帶分（Segmented）電流源的電流導引型（Current-Steering）架構。此類單片電路DAC的核心單元是電流源陣列（Array），設計用於輸送出 滿刻度輸出電流（典型值為20 mA）。內置的解碼器在每次DAC刷新的時刻驅動（地址）差分電流開關，導引源自各個電流源的電流，輸出到任意一個差分輸出端，形成 相應的信號輸出電流。在此採用差分信號是為了改善動態性能，同時降低負載電阻上所承載的輸出電壓擺幅，確保DAC具有最適宜的線性度。此信號電壓的上限，以及相關的負載 電阻均通過輸出電壓所遵循的規格進行定義。分段電流引導架構的意義在於極大的降低了電路複雜性，並因此降低了乾擾毛刺的能量。
高速數模轉換器選型指南
3
流水線型高速模數轉換器
3PEAK的高速ADC採用多級差分流水線架構，數據速率達105MSPS，在整個工作溫度範圍內保證無失碼。該系列ADC採用高速，低成本的CMOS工藝及新穎的架構，分辨率和速度可達到現 有雙極性（Bipolar）方案的水平，而功耗成本卻低得多.3PEAK Pipeline ADC的輸入非常靈活，能夠成成，超聲，通信，醫療和數據採集系統系統實現輕鬆接口。利用真差分 輸入結構，用戶可以選擇包括單端應用在內的各種輸入範圍和偏移，動態性能極為出色。採樣保持（SHA）放大器既適用於在連續通道中切換滿量程電平的多路復用 系統，也適合採用最高Nyquist速率及更高頻率對單通道輸入進行採樣。
產品的特性：
+ 2.7 V~ + 5.5 V單電源，84 mW功耗（3V，典型值）
微分非線性（DNL）：±0.3LSB
片內採樣保持，保證無失碼
片內可調節基準電壓源
內置箝位電路（Clamp Function，DC Restore）
SINAD：56.5 dB（奈奎斯特頻率）
無雜散動態範圍（SFDR）：66 dB（奈奎斯特頻率）
超量程（OTR）指示，省電（休眠，掉電）模式
TSSOP-28封裝，兼容THS1030，AD9200和AD876系列
流水線型（Pipeline）ADC選型指南
