聚焦高性能模擬與數模混合產品的供應商思瑞浦3PEAK推出新一代高壓精密運算TPA178x系列，產品結合了3PEAK最新一代專利技術，具有低失調、低功耗和穩定的高頻響應等特點，輸入共模電壓範圍擴展到-Vs-0.1V~ +Vs+0.1V，同樣支援軌對軌輸出，適用測試量測設備、馬達控制、變頻器取樣、感測器介面等領域。


1.常溫、高溫雙Trim，溫漂更低

相較於多數Trim運轉採用的常溫Trim方式，TPA178x增加了高溫Trim，使得晶片在常溫和高溫情況下的參數指標都能更好的達到預期，常溫Vos最大值僅有35uV，溫漂更是低至0.15uV/℃，非常適合對精度有要求的應用場景。

2、無斬波噪音

高精密運算的實現方法通常包括斬波（Chopping）和Trim兩種方式，Chopping運算透過開關調製電路抑制失調電壓，可以實現較高的精度，但是會引入與斬波頻率相關的斬波噪聲，斬波頻率通常為100k~5MHz，不同運轉的設計會有差異。在對此頻端雜訊敏感的應用中，往往需要在輸出端增加濾波器去濾除該雜訊。 Trim運轉內部有Trim-block電路，透過雷射修調內部預埋電阻，實現失調電壓的校準，所以不會引入斬波雜訊。

3.支援高壓軌到軌的輸入與輸出

通常高壓運算受限於輸入的MOS導通壓降，比較難做到訊號到上軌的能力，TPA178x採用3PEAK最新的設計架構，使得晶片可以實現Rail-to-Rail Input and Output，對輸入訊號的限制和輸出訊號的擺幅都做到了更高水準。
•供電電壓：4.5~36V、±2.25~±18V

•通道數：1-ch、2-ch、4-ch

•失調電壓&溫水漂：±35uV maximum、0.15uV/℃

•頻寬&壓擺率：10MHz、20V/us

•號誌到軌能力：Rail-to-Rail Input and Output

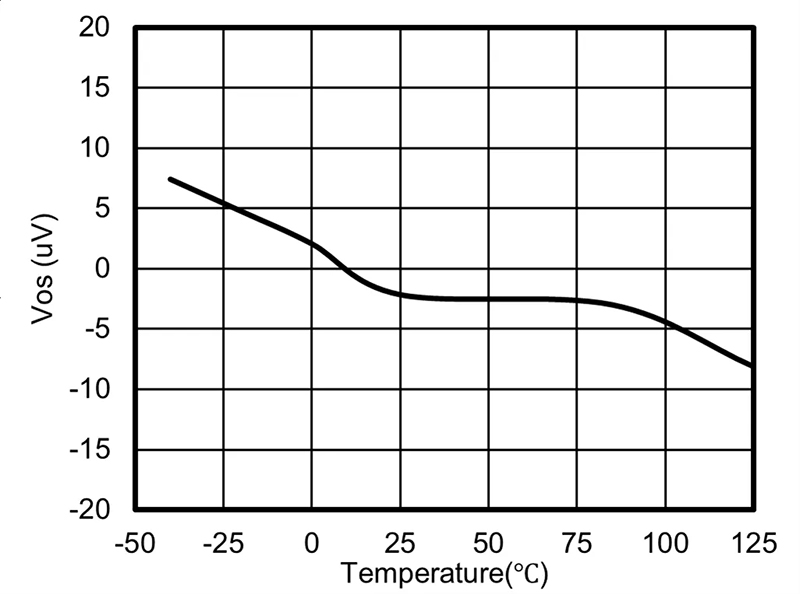

TPA178x系列提供卓越的直流精度和交流性能，可以運行在高達36V 的供電電源，並實現軌到軌輸入和輸出，具有超低失調電壓、失調電壓漂移以及10MHz頻寬和高容性負載驅動，這些特性使TPA178x成為一個適用於高壓工業應用的強大的高性能運算放大器。其獨特的雙溫Trim技術，使得Vos及溫漂遠優於普通運轉，同時沒有斬波噪聲，其Vos的典型溫漂曲線如下圖：

：

Vos vs. Temperature

在輸入可能存在耦合負壓的應用情境中（低邊電流偵測等），TPA178x的輸出過載恢復時間僅需250ns，有助於系統的快速反應。在一些電源波動幹擾較大的應用場景中（如變頻伺服等），需要運轉具有很高的PSRR和CMRR能力來確保運算輸出性能，TPA178x具有非常優異的抑制能力，分別對應PSRR=90dB@1KHz和CMRR=70dB@1KHz。在一些需要運算驅動較大容性負載（如MOS）的應用中，TPA178x可驅動高達10nF的容性負載，即使在更高的容性負載測試中表現也非常好

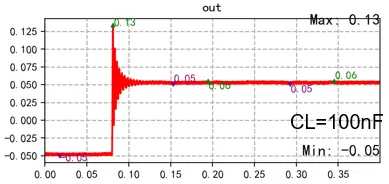

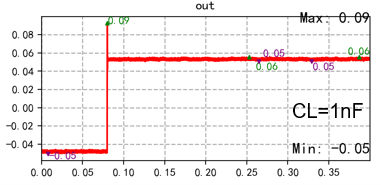

TPA1782小信号阶跃响应（1nF&100nF）
